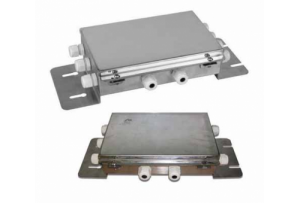

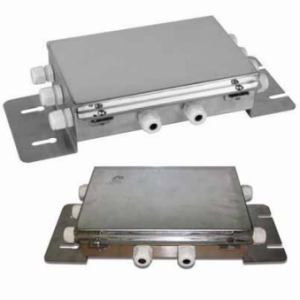

Hộp nối cảm ứng lực JXHG05-8-S.
Do KELI sản xuất vỏ làm bằng INOX 304 chống nước, chống bụi.
Có các tên gọi sau.
Hộp cộng tín hiệu loadcell
Hộp nối hay bộ phối hợp trở kháng loadcell.
Kích thước hợp nối 8 loadcell: (dài x rông x cao) mm, (320 x 185 x 65) mm.
Có thể kết nối với các Loadcell 350-800 ohm.
Điện áp kích thích 5~15V DC.
Lựa chọn các chế độ kết nối: 8 loadcell.
JX03 XB cho chế độ song song.
JXH-XC cho chế độ nối tiếp.
Các cảm lực (Loacell) khi được sản xuất có các thông số kỹ thuật không giống nhau hoàn toàn.
Với các tập đoàn lớn, Công nghệ hiện đại thì thông số tín hiệu của các cảm biến lực có dung sai 0.1%.
Khi lắp đặt các Loacell vào cân phải thông qua hộp dây nối. Hộp nối dây loacell có chức năng sau:
Nối kết các dây tín hiệu của các loacell lại thành 1 dây khung chung về bộ chỉ thị.
Hộp kết nối có chức năng nhận tín hiệu từng loadcell.
Calib từng loadcell.
Nguyên tắc của hộp kết nối là cung cấp điện áp cho từng loadcell.Khi điện áp cung cấp cho loadcell thay đổi dẫn đến điện áp ra của loadcell thay đổi. chúng ta hiệu chỉnh tường loadcell cho cùng điện trở.
Sử dụng nhiều cho cân bàn, cân sàn, cân bồn, cân silo, cân ô tô, cân xe tải.
Bảng Thông Số Kỹ Thuật Hộp nối cảm ứng lực JXHG05-8-S.
Model | Hộp nối cảm ứng lực JXHG05-8-S |
|||
Kết nối |
Khả năng kết nối tới 8 loadcell |
|||
Điện trở max |
Kết nối 04 Loadcell 350-800 ohm |
|||
Điện áp |
5 ~ 15V DC |
|||
Kích thước |
(320 x 185 x 65) mm |
|||
Chất liệu hộp đựng |
Vỏ làm bằng inox 304 chống ăn mòn cao |
|||
Tên gọi khác | Hộp cộng, bộ khánh trở kháng loadcell, Junction boxes | |||
Sản xuất tại | KELI |
