ĐẦU CÂN XK3190-DS1

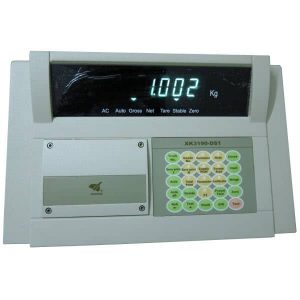

Đầu cân số XK3190-DS1

 Đầu cân số DS1M kết nối với Cảm biến lực số theo chuẩn kết nối RS485.

 Chuẩn kết nối Cảm biến lực số: Yaohua (BTA-D 30t, VLC121-D 30t).

 Vỏ làm bằng hợp kim nhôm chống rò điện tốt.

 Kích thước (mm): 313×170×240.

 Trọng lượng: 3.7 Kg.

 Thông số kỹ thuật

 Kết nối Loadcell Kỹ thuật số ĐẦU CÂN XK3190-DS1

 Giao diện kết nối: RS485 (2 dây hoặc 4 dây).

 Khoảng cách kết nối: ≤ 1000 mét.

 Tốc độ truyền: ≤ 19,200 baud.

 Nguồn điện cấp cho Loadcell: DC12V, I ≤ 400mA.

 Khả năng kết nối: ≤ 16 con Loadcell số.

 Hiển thị 7 số VFD, 7 đèn trạng thái cân.

 Phím bấm

 Phím số: 0 ~ 9.

 Phím chức năng: 25 (10 Phím được kết hợp với các phím số).

 Đồng hồ ĐẦU CÂN XK3190-DS1

 Có thể hiển thị  Năm/Tháng/Ngày/Giờ/Phút/Giây với độ chính xác: ±5s/24h. Không bị ảnh hưởng khi bị mất nguồn.

 Giao diện bảng hiển thị phụ

 Phương pháp truyền: Truyền nối tiếp kiểu dòng lặp 20mA.

 Định dạng truyền: 11 bits Hệ nhị phân.

 Tốc độ truyền Baud: 600.

 Khoảng cách truyền: ≤ 2000m.

 Cổng truyền nối tiếp (kết nối Máy tính)

 Phương pháp truyền: RS232/RS422 (tùy chọn).

 Tốc độ truyền Baud: có thể lựa chọn 600/1200/2400/4800/9600.

 Định dạng truyền: 1 start bit, 8 data bits (chuẩn ASCII), 1 stop bit.

 Khoảng cách truyền: RS232 ≤ 30m, RS422 ≤ 1200m.

 Cổng kết nối máy in

 Tùy chọn máy in tích hợp (Máy in kim hoặc nhiệt).

 Cổng máy in chuẩn kết nối song song, kết nối được với ESPON LQ-300K(+), KX-P1131, KX-P1121.

 Lưu trữ dữ liệu ĐẦU CÂN XK3190-DS1

 Có thể lưu được 1500 mã trọng lượng bì xe, 201 mã và tên hàng hóa, 100 mã và tên khách hàng, 100 số hoặc ký tự ghi chú,1501 mã trọng lượng.

 Môi trường hoạt động

 Nguồn điện: AC 220V (-15% ~ +10%) 50Hz (±2%).

 Nhiệt độ hoạt động: 0°C ~ 40°C.

 Nhiệt độ lưu trữ:  -25°C ~ 55°C.

 Độ ẩm:  ≤ 85%RH.

 Thời gian ổn định sau khởi động: ≤ 30 phút.

 Cầu chì: 0.5A.

Cách kết nối đầu cân DS1M với Loadcell số 4 dây hoặc 6 dây
