TRẠM CÂN XE TẢI 60 TẤN

ĐIỆN THOẠI :0902.315.447

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Thông tin chi tiết

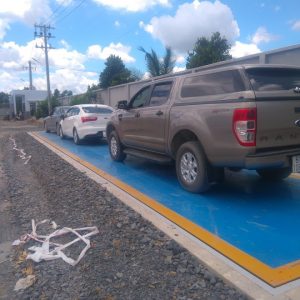

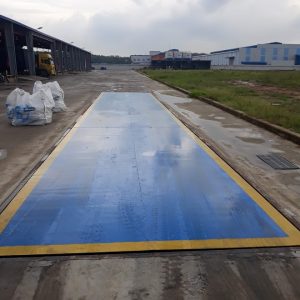

Lời đầu tiên Công Ty Cân Điện Tử HIỆP THÀNH gửi lời sức khỏe đến quý khách hàng đã quan tâm đến sản phẩm của công ty chúng tôi. TRẠM CÂN XE TẢI 60 TẤN là cầu cân xe tải được đặt cố định. Với mục đích chính của nó là dùng cho việc cân xác định khối lượng các loại xe tải chở hàng. Từ đó người ta có thể xác định được khối lượng xe, khối lượng hàng hóa. Cân xe tải 120 tấn được chia ra làm nhiều loại khác nhau. Trạm cân lắp đặt cố định và cân ô tô di động. Chúng có thể xác định khối lượng các loại xe chở hàng hóa lên tới hàng trăm tấn cho một lần cân.
Trạm cân xe tải cố định gồm có nhiều thành phần cấu thành lên. Trong đó có; nhà cân, móng cân, cầu cân, các thiết bị của cân như; cảm biến lực (loadcell), Đầu cân, hộp nối dây. Với mỗi bộ phận này sẽ có chức năng làm việc riêng

THÔNG SỐ KỸ THUẬT TRẠM CÂN XE TẢI 60 TẤN

Ký hiệu : Trạm cân ô tô xe tải điện tử kiểu nổi hoặc chìm
Mức cân : 40 tấn | 60 tấn | 80 tấn | 100tấn | 120tấn | 150tấn
Bước nhảy : 10kg | 20kg

– Cân đạt cấp chính xác 3 theo tiêu chuẩn Việt Nam TCVN 4988-89 hay Class III theo tiêu chuẩn quốc tế OIML R76.
– Mức cân tối đa: 30 tấn – 50 tấn – 60 tấn – 80 tấn – 100 tấn – 120 tấn – 150 tấn.
– Phân độ chia: 10kg – 20kg.
– Kiểu: cân nổi hoặc chìm
– Khả năng chịu quá tải: 120% mức tải tối đa.
– Kích thước bàn cân: 3m x 6m / 3m x 8m / 3m x 10m / 3m x 12m / 3m x 14m / 3m x 16m / 3m x 18m.
– Vật liệu: thép CT3 nhập khẩu.
– Dầm chính: I300
– Tole mặt bàn dày: 10mm; 12 mm

BẢNG DANH SÁCH LINH KIỆN CẤU THÀNH TRẠM CÂN XE TẢI 60 TẤN

STT	Thông số kỹ thuật – tên thiết bị	Số lượng	Hình ảnh
01	LOAD CELL HM9B 30t Zemic TÍNH NĂNG – Tải trọng (t): 30t – Cấp chính xác : OIML R60 C3 – Điện áp biến đổi : (2 ± 0.002 ) mV/V – Sai số lặp lại : (≤ ± 0.01) %R.O – Độ trễ : (≤ ± 0.02) %R.O – Sai số tuyến tính: ( ≤ ± 0.02 ) %R.O – Quá tải (30 phút) : ( ≤ ± 0.02 ) %R.O – Cân bằng tại điểm : (“0” ≤ ± 1) %R.O – Bù nhiệt : ( -10 ~ +40) °C – Nhiệt độ làm việc :(-20 ~ +60) °C – Nhiệt độ tác động đến tín hiệu ra: (≤ ± 0.002 )%R.O/°C – Nhiệt độ tác động làm thay đổi điểm “0” : (≤ ± 0.002 ) %R.O/°C – Điện trở đầu vào : (700 ± 4) Ω – Điện trở đầu ra : (700 ± 1) Ω – Điện trở cách điện: ≥ 5000 (ở 50VDC) MΩ – Điện áp kích thích: 6 ~ 15 (DC/AC) V – Điện áp kích thích tối đa : 20 (DC/AC) V – Quá tải an toàn: 150 % – Quá tải phá hủy hoàn toàn: 300% – Tuân thủ theo tiêu chuẩn: IP68 – Chiều dài dây tín hiệu: 13m – Màu sắc dây : Đỏ , Đen , Xanh , Trắng – Phương thức định lượng : cảm biến từ (load cell).	06
02	Bộ chỉ thị A9 TÍNH NĂNG – Ứng dụng cho nhiều hệ thống cân: Từ 5 kg đến 100tấn. – Đơn vị cân: kg/g,vvv.. – Có 12 phím chức năng. – Vỏ làm bằng Nhựa hoạt động tốt trong môi trường khắc nghiệt – Màn hình số LED rỏ dể đọc – Có máy in mini kèm theo đầu cân, sử dụng Rôbăng RC05. – Giấy in và mực in dể mua trên thị trường hiện nay. – Có pin Sạc tích hợp trong đầu cân – Ưng dụng cho cân bàn, Cân sàn,cân kiểm tra, ôTÔ.	01
03	Hợp Nối loadcell TRẠM CÂN XE TẢI 60 TẤN TÍNH NĂNG Do KELI sản xuất vỏ làm bằng INOX 304 chống nước , và sự ảnh hường môi trường Có các tên gọi sau Bộ cộng tín hiệu loadcell hộp nối hay bộ phối hợp trở kháng loadcell Có thể kết nối với các Loadcell 350-800 ohm, Điện áp kích thích 5 ~ 15V DC Lựa chọn các chế độ kết nối : 4 loadcell , 6 loadcell và 8 loadcell JX03 XB cho chế độ song song. JXH -Xc cho chế độ nối tiếp Các cảm lực (Loacell) khi được sản xuất có các thông số kỹ thuật không giống nhau hoàn toàn. Với các tập đoàn lớn, Công nghệ hiện đại thì thông số tín hiệu của các cảm biến lực có dung sai 0.1%. Khi lắp đặt các Loacell vào cân phải thông qua hộp dây nối. Hộp nối dây loacell có chức năng sau: Nối kết các dây tín hiệu của các loacell lại thành 1 dây khung chung về bộ chỉ thị; Hộp kết nối có chức năng nhận tín hiệu từng loadcell. Calib từng loadcell Nguyên tắc của hộp kết nối là cung cấp điện áp cho từng loadcell. Khi điện áp cung cấp cho loadcell thay đổi dẫn đến điện áp ra của loadcell thay đổi.	01
04	Bảng LED YHL3 Hãng sản xuất: Yaohua – Đài Loan Bảng hiển thị phụ YHL3 (Scoreboard )là một màn hình hiển thị số lớn để sử dụng với cân điện tử, cân xe tải, cân sàn, và các ứng dụng công nghiệp khác. Giúp cho các lái xe và khách cân hàng nhìn thấy số cân mà không phải vào nhà điều hành. Khoảng nhìn xa có thể lên tới 22, 45, và 76 m. Có 5 hoặc 6 số với góc nhìn rộng.	01
05	Khung Bàn cân TRẠM CÂN XE TẢI 60 TẤN Bàn cân – Vật liệu làm bàn cân thép dày 10mm – Kết cầu dầm I300 gồm 02 module (dài x rộng x cao) ( 6 x 0.3 x 0.3) m – Kích thước mặt bàn cân : (dài x rộng x cao) (12 x 0.3 x 0.3)m	01
06	Giấy tín hiệu	100m
07	Hệ thống máy vi tính , máy in	01
08	Phần mềm chuyên dụng chạy trên môi trường Windows bằng tiếng việt có dấu, được lập trình các nhóm chức năng cơ bản sau :– Lưu trữ và quản lý tự động bằng máy vi tính các thông tin , khác hàng ,thời gian và khối lượng xuất nhập … -In phiếu cân cho từng lần cân, Trong phiếu cân ghi rõ các chi tiết , mã số khách hàng ( nhập từ bàn phím) nhân viên vận hành cân ,khối lượng tổng ,khối lượng tịnh , khối lung trừ bì , thời gian ra vào… -Khai báo các thông tin phục vụ muc đích quản lý , thống kê : thống kê chi tiết theo thời gian , theo khách hàng ,theo mặt hàng , theo số xe trong một gian đọan nhất định .	01
